振動バレル研磨機

機械

  • 遠心バレル研磨機
  • 渦流バレル研磨機
  • 振動バレル研磨機

バレル研磨の代表機種

バリ取り量産加工に最適

KILEMASの振動バレル研磨機は、スプリングを介して振動モーターと研磨槽が連結されており、モーターの回転数に応じた三次元振動による内容物の流動によって研磨を行います。
容積効率が高く、量産性に優れているのが特長です。

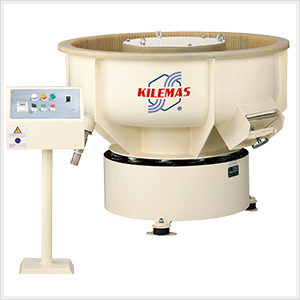

KVTシリーズ(振動バレル研磨機)

KVTシリーズ

KVTシリーズ(振動バレル研磨機)

サークル型振動バレル研磨機。
バレル槽内100%を有効利用でき、加工領域の広い均一な研磨が可能です。コンパクト化と経済性を兼ね備えた装置です。
耐摩耗ウレタンライニング仕様となります。

オプション仕様
日本製の振動モーターや操作盤を標準装備したKVT-Jシリーズも取扱っております。
型式 / 項目 バレル槽
容量
バレル槽
内径
mm
工作物・メディア
排出高さ
mm
振動
モーター
kW
動力回路 操作回路 床面積
mm
本体全高
mm
KVT-100 75 215 520 1.5 三相380V(50Hz) AC220V 970×970 1060
KVT-200 165 275 460 2.2 三相380V(50Hz) AC220V 1350×1370 1010
KVT-200H 165 275 605 3.0 三相380V(50Hz) AC220V 1340×1340 1100
KVT-600 480 380 630 5.5 三相380V(50Hz) AC220V 1850×1850 1250

※床面積は自立操作盤サイズを含んでいません。

ページの先頭へ戻る

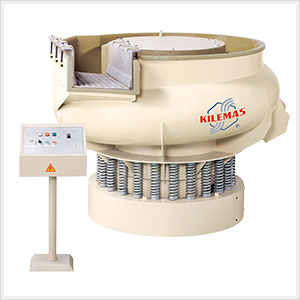

KVTSシリーズ(振動バレル研磨機)

KVTSシリーズ

KVTSシリーズ(振動バレル研磨機)

選別機構付きサークル型振動バレル研磨機。
バッチ処理でありながら、本体に選別機能を持ち合わせた振動バレルです。研磨から簡易水洗・選別までの工程を本機1台で対応が可能な装置です。本体の前後に必要とする付帯装置とのレイアウト化が容易に行なえます。
耐摩耗ウレタンライニング仕様となります。



オプション仕様
日本製の振動モーターや操作盤、手動フラップ(SA型:半自動)を標準装備したKVTS-Jシリーズも取扱っております。
型式 / 項目 バレル槽
容量
バレル槽
内径
mm
工作物
排出高さ
mm
メディア
排出高さ
mm
振動
モーター
kW
動力回路 操作回路 床面積
mm
本体
全高
mm
KVTS-100 70 235 810 480 1.5 三相380V(50Hz) AC220V 1140×1100 1060
KVTS-100H 75 235 900 490 2.2 三相380V(50Hz) AC220V 1250×1200 1180
KVTS-200 130 275 950 585 2.2 三相380V(50Hz) AC220V 1300×1450 1180
KVTS-600 350 370 1140 570 5.5 三相380V(50Hz) AC220V 1850×1850 1300

※床面積は自立操作盤サイズを含んでいません。

ページの先頭へ戻る
研磨目的(振動バレル)
振動バレルでの研磨目的には、
(1)重研削 (2)R付け (3)表面粗化 (4)スケール・錆取り (5)フラッシュ取り
(6)バリ・カエリ取り (7)表面平滑仕上 (8)中研削 (9)軽研削 (10)塗装下地
(11)細仕上 (12)メッキ下地 (13)微小切削 (14)光沢仕上 (15)鏡面仕上
(16)ボールバニッシング
(表面硬化)

などがあり、研磨石、コンパウンドの選択により、様々な研磨目的を達成します。
